SKÚSENOSTI Z TVORBY A NASADENIA GIS NA TRANZITNOM PLYNOVODE
Dr. Milan Sedláček, Ing.Ján Kobyda
SPP š.p., Divízia Slovtransgaz,
Mlynské Nivy 44/a,
Bratislava 841 05,
Slovenská republika
Úvod
V roku 1992 došlo k dohode o rozdelení Tranzitného plynovodu Praha podľa územného princípu. Slovenská časť tranzitnej sústavy bola včlenená do jestvujúcej organizácie Slovenský plynárenský priemysel š.p. a to dňom 1.1.1993. Organizačne bola v rámci SPP š.p. vytvorená Divízia Slovtrasgaz (STG) počnúc dňom 15.2.1993.
Tranzitná sústava SR pozostáva zo štyroch súbežných potrubných línií, z toho tri sú DN 1200 mm, PN 75 MPa a jedna línia DN 1400 mm, PN 75 MPa, dĺžky cca 450 km s odbočkou do rakúskeho Baumgartenu a podzemného zásobníka. Ďalej je sústava vybavená hraničnou preberacou stanicou Veľké Kapušany, vnútroštátnymi preberacími stanicami Ivánka pri Nitre a Plavecký Peter, rozdeľovacím uzlom Plavecký Peter, spojovacím uzlom Vysoká pri Morave a štyrmi kompresorovými stanicami V. Kapušany, Jablonov n.T., V. Zlievce a Ivánka pri Nitre s celkovým inštalovaným výkonom cca 950 MW. Celá sústava je riadená z dispečerského centra umiestneného v Nitre. Kapacita tranzitnej sústavy SR v súčasnosti umožňuje prepravu zemného plynu v objeme 79 mld m3/rok.
GIS divízie Slovtransgaz
Geografický informačný systém je informačný systém, ktorý vytvára model objektov a zariadení v správe DSTG za účelom efektívneho prevádzkovania a správy zariadení. GIS zhromažďuje rad informácií rôznorodého charakteru, medzi ktoré patri najmä lokalizačné dáta (digitálne mapy), technologické dáta (schémy, rozvody, plány) a sprievodné sémantické informácie (popisné databázy).
Hlavnými cieľmi vývoja a nasadenia systému sú:
- automatizácia vedenia mapovej a technickej dokumentácie
- podpora správy tranzitnej sústavy
- podpora projektovania a investičnej činnosti
- podpora inžinierskych prác
- automatizácia vyjadrovacích konaní k tretím stranám
Prínosy zo zavedenia geografického informačného systému sa prejavujú zväčša nepriamo a v dlhšom časovom horizonte. K zjavným prínosom patria:
- úspora prácnosti, t.j. zvýšenie produktivity
- úspora finančných nákladov v dôsledku presnejších podkladov a ich rýchlejšieho využívania
- rýchlejšie a pružnejšie plánovanie a riadenie
K ostatným prínosom možno radiť najmä:
- zvýšenie informovanosti a kvalifikovanosti pracovníkov
- možnosti simulácie rôznych situácií a výber optimálnej varianty
- rýchly prístup k obrovským zdrojom informácií
Datová základňa GIS DSTG
- geodeticky zamerané a digitalizované mapy všetkých línií TP
- geodeticky zamerané a digitalizované základné mapy kompresorových staníc a trasových uzáverov v mierke 1:200
- geodeticky zamerané a digitalizované mapy staníc katódovej ochrany a križujúce vedenia (cesty, železnice, vodovody káble atď.)
- digitalizované schémy technologickej časti kompresorových staníc a trasových uzáverov
- digitalizovaná podkladová mapa 1:50 000 a rastrové mapy mierky 1:5000
- pozdĺžne profily línií tranzitnej sústavy a iné geografické informácie (katastrálne mapy, kladačský denník atď.)
- sprievodné multimediálne informácie
- pripojené databázy plynovodov, objektov, krížení, technológií apod.
Opis technického riešenia systému

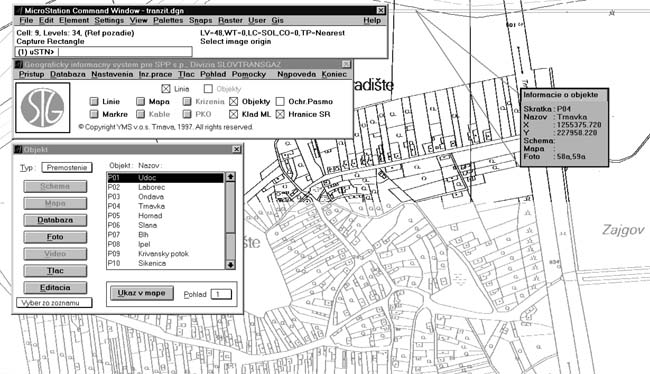

Systém je v rutinnej prevádzke na závodoch líniovej časti a kompresorových staniciach v počte 40 pracovísk a 46 vyškolených užívateľov. Jestvujúci GIS je založený na báze MicroStation a softwarovej GIS nadstavby. Koncovým užívateľom je k dispozícii prehliadací software MicroStation Review s GIS nadstavbou, softwarové moduly a príslušné čiastkové dáta. GIS DSTG je prevádzkovaný na platforme Windows NT.
Usporiadanie používateľov GISu je definované ako usporiadanie koncový užívateľ - kľúčový užívateľ. Koncoví užívatelia v prevádzke majú obmedzené právomoci pri zasahovaní do systému a pasívne využívajú systém. Kľúčoví užívatelia majú právomoci pri príprave a tvorbe dátových štruktúr. Vzájomná komunikácia a koordinácia je uskutočňovaná pomocou globálnej počítačovej siete WAN Slovtransgazu. Využívajú sa pracovné stanice radu Intergraph TD.
Ďalší vývoj systému
Plánovaný vývoj GIS DSTG je možné rozdeliť na 5 dielčich úloh.
- Dokončenie plošného nasadenia a vývoja GIS nad prostredím MicroStation
- Súbežný prechod GIS DSTG na platformu MGE a GeoMedia
- Zber nových a údržba jestvujúcich dát (pilotný projekt fotogrammetrie)
- Tvorba digitálneho archívu kompresorových staníc
- Vývoj súvisiacich systémov (softwarové aplikácie pre špecializované inžinierske práce)
Niektoré skúsenosti zo zavádzania GIS
Prax ukazuje, že o úspechu projektu rozhoduje organizačné riešenie. Medzi hlavnými bodmi, ktoré považujeme za vhodné spomenúť ako naše skúsenosti môžu byť:
- zabezpečiť dôkladnú koncepciu tvorby a implementácie systému
- systém budovať podľa analýzy potrieb užívateľov (ak sa samozrejme zhodujú s dlhodobými cieľmi podniku) a zapojiť koncových užívateľov do riešenia systému
- vytvoriť neustálu spätnú väzbu od koncových užívateľov k tvorcovi systému
- za každú cenu sa vyhnúť vytváraniu nereálnych očakávaní
- veriť vlastným pracovníkom vo všetkých fázach projektu
- zabezpečiť maximálnu podporu vedenia spoločnosti
- investovať a to opakovane a trvalo do školení užívateľov
- nešetriť na technickej podpore pri prevádzke a rozvoji systému
Náklady na vybudovanie GIS DSTG znamenajú náklady, ktoré nepredstavujú sumu konečnú. V dôsledku neustáleho vývoja systému, trvalého pokroku v oblasti a v dôsledku permanentného budovania dátovej základne predstavujú každoročne určitú finančnú položku. Náklady na vznik, vývoj, nasadenie a prevádzku systému uvedieme v nasledovnej štruktúre a na obrázku sú tieto náklady v percentuálnom vyjadrení graficky zobrazené za obdobie 4 rokov:
- Obstarávacia cena hardware
- Náklady na údržbu hardware
- Obstarávacia cena systémového software
- Obstarávacia cena aplikačného software
- Náklady na inštaláciu
- Náklady na doplňovanie a rozširovanie hardware
- Náklady na upgrade systémového software
- Náklady na upgrade aplikačného software
- Náklady na správu siete
- Náklady na zaškolenie užívateľov
- Náklady na stálu podporu užívateľov
- Dáta a ostatné náklady
Z grafu je možné vidieť napríklad nasledovné skutočnosti:
- Dáta tvoria hlavnú a trvalú zložku nákladov.
- Software je významnou nákladovou položkou a spolu s nákladmi na upgrade má trvale rastúcu tendenciu.
- Hardware je zrovnateľnou nákladovou položkou ako software, ale má charakter skokovitých nárastov.
- Náklady na technickú podporu a ďalší rozvoj systému predstavujú veľmi dôležitú položku s trvalým rastom každoročnej sumy tak isto ako školenia užívateľov.
Záver
V súčasnej dobe technológia všetkých systémov GIS natoľko pokročila, že prestávajú byť technickým problémom, ale sú pre investora problémom organizačným a manažérskym. Je treba si uvedomiť že GIS je efektívnym nástrojom len vtedy ak je správne naplnený presnými a aktuálnymi údajmi. Z toho vyplýva, že nutným predpokladom nasadenia GIS je postupné prispôsobovanie organizačnej štruktúry u investora a nikdy nekončiaci proces zberu a aktualizácie dátových štruktúr. Komplexný GIS predstavuje výkonný nástroj pre správu informácií a prináša výrazné zefektívnenie činností v nasadených oblastiach.
