Fotogrammetrické systémy na VVUÚ a VŠB TUO
Ličev, Lačezar1
1 Ing., CSc., Katedra informatiky, Fakulta elektrotechniky a informatiky, VŠB-TU v Ostravě, tř. 17.listopadu 15, 708 33 Ostrava-Poruba.
e-mail Lacezar.Licev@vsb.cz, URL http://www.vsb.cz/~lic10
Abstrakt
V příspěvku jsou popsané systémy, které byly vyvinuté na VVUÚ v Ostravě-Radvanicích, na BMZ VŠB TUO a na Katedře informatiky VŠB TUO. Řešení fotogrammetrických úloh s využitím výpočetní techniky vytváří nový prostor pro rozvoj tohoto odvětví. Vyvinuté systémy vytvářejí komfortní prostředí při měření různých objektů na fotografii pomoci osobního počítače. Tyto systémy byly s úspěchem prezentovány v tuzemsku i v zahraničí.
Jednosnímkové fotogrammetrické metody při zaměřování svislých děl
Na Báň;ské měřické základně VŠB TU v Ostravě byla ve spoluprácí s VVUÚ v Ostravě-Radvanicích vypracována jednosnímková fotogrammetrická metoda pro zaměřování profilů;, svislosti a přímosti svislých dů;lních děl ve dvou variantách (Gavlovský, 1991). Byla to jednak metoda s použitím olovnic jako vlicovacích bodů; a jednak metoda bez použití olovnic. Obě tyto metody byly odzkoušeny a aplikovány především v dolech OKR. Každá z nich má své výhody i nevýhody. Společ;né pro obě metody je zábleskové osvětlovací zařízení, které je zdrojem rovinného svazku světelných paprsků;.
Metoda měření na VVUÚ Ostrava-Radvanice
Metoda (Fojtů, 1991 a Ličev, 1991), která byla použita při diagnostice jam představuje jednosnímkovou fotogrammetrickou metodu využívající současně dvě světelné roviny. Na každém snímku jsou zobrazeny dva vodorovné profily vzdálené od sebe o konstantní svislou vzdálenost D. Princip spočívá v tom, že ve výchozím profilu (např. na ohlubni jámy) nastavíme fotogrammetrickou soupravu tak, aby vyšší ze dvou světelných rovin byla přesně v úrovni výchozího profilu. V profilu si zvolíme nejméně dva vhodné body (např. rohy dvojice průvodnic), jejichž vzájemnou polohu určíme. Po expozici bude na snímku zobrazen nejen tento výchozí profil, ale i následující. Po spuštění celé soupravy o hodnotu D bude horní světelná rovina v úrovni profilu č.2, profil č.3 bude o hodnotu D níže. Postup opakujeme v celé zaměřované hloubce jámy.
Metoda měření na BMZ VŠB TUO
Metoda využívaná na BMZ VŠB TUO (Gavlovský, 1990), (Černý, Gavlovský, 1991), která byla použita při diagnostice jam představuje jednosnímkovou fotogrammetrickou metodu využívající jednu světelnou rovinu. Na každém snímku je zachycen nejen vlastní profil jámy, průvodnic, potrubí atd., ale i průsečíky světelné roviny s dráty olovnic. Vzdálenost fotokomory a roviny je stálá, proto i měřítko všech snímků je stejné.
Před měřením je nutno zvolit vhodný interval zaměřovaných profilů (např. 10 m) a označit jejich polohu v jámě. Nevýhodou této metody je náročná manipulace s olovnicemi, a tedy i nutnost delšího zastavení provozu v jámě. Při větších hloubkách je nutno olovnice pracně zklidňovat nebo převěšovat.
Fotogrammetrická souprava
Snímkování se provádí pomocí fotogrammetrické soupravy vyvinuté na BMZ VŠB TU v Ostravě a na VVUÚ Ostrava-Radvanice (ČS vynálezy), (Černý, Gavlovský, 1991). Souprava je sestavena z měřičské kamery (letecká fotogrammetrická komora AFP 21 sovětské výroby formátu 13x18 cm.), která je zavěšena pod těžní nádobou. Pod kamerou je zavěšeno horní osvětlovací zařízení a o 6 m (D = 6 m) níže je zavěšeno dolní osvětlovací zařízení. Jedná se o speciální bleskové zařízení vybavené prstencovou čočkou pro vytváření světelné roviny (osvětlovací zařízení sestrojeno na tehdejším Ústavu pro výzkum rud Praha). Uvnitř nádoby je při měření umístěn ovládací panel, ve kterém jsou v plechovém krytu umístěny rovněž akubaterie o celkovém napětí 24 V. Pomocí tohoto ovládacího panelu je zabezpečeno řízení celého procesu. Celková délka zařízení pod klecí je asi 18 m.
Měření ujeté délky je kontrolováno pomocí měřičského kola umístěného ve strojovně. Jeho obvod je asi 1 m.
Digitalizace obrazu snímku
Při digitalizace obrazu snímku pomocí monokomparátoru ASCORECORD výstupní hodnoty jsou tvořeny pravoúhlými snímkovými souřadnicemi v souřadnicové soustavě monokomparátoru ASCORECORD (CS vynálezy), (Fojtů, 1991), (Ličev, 1991), (Černý a kol., 1989) a (Černý, Gavlovský, 1991), které jednoznačně určují polohu vybraných bodů na výztuži a výstroji jámy. Z funkčního hlediska se jedná o polohu rámových značek, které orientují snímek v rámci měření, dále o polohu bodů na boku a čele průvodnic a polohu vybraných bodů na výztuži. Na snímku může být digitalizován libovolný počet bodů, které musí být pro jeden soubor snímků konstantní.
Digitalizace obrazu snímku na PC spoč;ívá ve vytvoření tzv. bitmapových souborů; ve formátu Microsoft Windows Bitmap (BMP, DIB) (Lič;ev, 1998). Tyto soubory jsou vytvořeny nascanováním jednotlivých dů;lních snímků; v dostateč;ném rozlišení. V těchto souborech jsou tedy zachyceny “řezy” jámou v rů;zných hloubkách. Ke každému BMP souboru je systémem vytvořen textový soubor stejného jména s příponou FTM, ve kterém je uveden odkaz na BMP soubor (snímek), veškeré další informace týkající se umístění vlícovacích a zájmových bodů; na snímku, definice zájmových objektů; a informace o hloubce.
Každý snímek je reprezentován souborem hodnot souřadnic X a Y jednotlivých bodů;. Takto vytvořena množina souborů; je pak následně zpracovávána poč;ítač;ovým systémem.
Systémy na vyhodnocení deformace jam fotogrammetrickou metodou
Systém "JULA" realizování na VVUÚ v Ostravě-Radvanicích
Řízení samotného zpracování spočívá v obsluze menu a příslušné periferie. Obsah a popis jednotlivých činností s příslušnými komentáři vytvářejí pro uživatele jednoduché uživatelské prostředí.
Po odstartování si systém vyžádá zadání "hesla", kterým je chráněn proti neoprávněnému použití.
Po této činnosti pak systém pokračuje zobrazením menu (viz. obr. č. 1) obsahující tyto činnosti:
-analýzu snímků
-syntézu snímků
-syntézu měření
-archivaci
FOTOGRAMMETRICKÝ VYHODNOCOVACÍ SYSTÉM |
|||
Analýza snímku |
Syntéza snímků; |
Syntéza měření |
Archivace |
Obr. 1. Menu systému JULA
Analýza snímku
Po volbě této č;innosti se nám zobrazí na monitoru submenu s názvem editace parametrického souboru. V něm jsou uloženy informace o jednotlivých bodech na snímku.
Činnosti submenu jsou:
-nový záznam: tato činnost umožňuje uživateli zápis nové věty do parametrického souboru
-modifikace záznamu: tato činnost umožňuje uživateli opravu již existující věty z parametrického souboru
-rušení záznamu: tato činnost umožňuje uživateli vymazání již existující věty z parametrického souboru
-sestava - CON: vypisuje sestavu parametrů na monitor
-sestava - PRN: tiskne sestavu parametrů na tiskárnu
Po ukončení práce s parametrickým souborem činnost systému pokračuje zobrazením submenu "ANALÝZA SNÍMKU". Zde musíme zadat číslo snímku. Činnosti, které uživatel může zvolit, jsou následující:
-výpočet parametrů snímku
-tisk sestavy na CON - touto činností si můžeme na obrazovce prohlédnout všechna data
-tisk sestavy na PRN - na tiskárně vypíše obsah dat obsažených v analyzovaném snímku
-grafická interpretace snímku - lze provést tři grafická zobrazení analyzovaného snímku:
Syntéza snímků
Syntéza snímků jako taková obsahuje tyto činnosti:
-matematická analýza
-tisk sestavy na CON - touto činností si můžeme na obrazovce prohlédnout všechna data
-tisk sestavy na PRN - na tiskárně vypíše obsah dat
-Grafické interpretace snímků
Grafickou interpretací můžee rozdělit na grafickou interpretaci na monitoru s možností hard copy na tiskárnu a plloteru. Zde patří tyto interpretace:
-svislost průvodnic
-osa jámy
-deformace jámové výztuže
-rozteč průvodnic
-přímost průvodnic
Syntéza měření
Toto submenu obsahuje tyto činnosti:
-přenos dat "Disketa --> HD"
-tisk sestavy na obrazovku
-tisk sestavy na PRN
-grafická interpretace snímků dvou měření
Archivace dat
Archivace dat je velmi důležitá činnost pro spolehlivou práci se systémem. Prostřednictvím této činnosti zabezpečujeme archivaci dat z aktuálního zpracování, obnovení dat z předcházejících zpracování nebo archivaci systému na diskety.
Systém "FOTCOUNT" realizován na BMZ VŠB TU v Ostravě
Po spuštění programu se objeví dotaz na zadání kódu důlního díla. Po kontrole systém pokračuje vypsaním na obrazovce hlavního menu (viz. obr. č.2.), (Kovář, 1992).
Měřítko Transformace¦ Horizontální řezy ¦ Vertikální řezy Konec |
Obr. 2. Menu systému FOTCOUNT
Výpočet měřítka
K výpočtu měřítka snímků je třeba zadat vzdálenosti naměřené v terénu přímo a označení odpovídajících bodů na snímcích v příslušných horizontech. Program to umožňuje za použiti editační tabulkou:
V této tabulce je nutno vyplnit čísla snímků, označení měřených bodů a změřené vzdálenosti.
Hodnota průměrného měřítka se použije pro výpočet transformace. Tabulku měřítka lze kdykoliv doplňovat a opravovat a poté znovu vypočíst měřítko.
Transformace
Transformaci je možno provést až po výpočtu měřítka. Po zvolení položky transformace v menu se objeví tabulka pro zadání transformačních prvků: střed transformace - zadává se označením bodu, který bude středem transformace. Zároveň je nutno zadat číslo prvního a posledního transformovaného snímku.
Protože se na komparátoru často měří některé body pomocí několika pomocných bodů, ale pro zobrazení a výpočty je nutný pouze jeden bod, musí se všechny takto změřené snímky přepočíst. Tato situace je řešena pomocným programem "CENTER".
Horizontální řezy
Výpočet a zobrazení horizontálních řezů je možno uskutečnit až po úspěšné transformaci a úpravě programem "CENTER". Horizontální řezy lze provést na obrazovku nebo na tiskárnu.
Při volbě řezů bez tisku následuje grafická obrazovka, zde je nutno zadat číslo požadovaného snímku.
Při volbě s tiskem následuje zadání prvního a posledního snímku pro tisk. Poté se vytisknou na tiskárnu horizontální řezy těchto snímků.
Vertikální řezy
Výpočet a zobrazení vertikálních řezů je možno uskutečnit až po úspěšné transformaci a úpravě programem "CENTER".
Řez je počítán jako kolmý průmět zájmových bodů do svislé roviny pootočené do zadaného směrníku.
Vertikální řezy lze provést na obrazovku nebo na tiskárnu. Zobrazení a tisky řezů je možno dělat kdykoli po uskutečněném výpočtu řezu.
Systém "FOTOM" realizování na Katedře informatiky FEI VŠB TU v Ostravě
Oblast digitální fotogrammetrie se zabývá možností použití výpoč;etní techniky ve fotogrammetrii (Holuša, 1997) a (Lič;ev, 1997). Je naprosto zřejmé, že poč;ítač;e mohou v mnoha směrech usnadnit, zpřesnit a zefektivnit práci, jež se v tomto oboru uplatň;ují.
Posledním krokem ve vývoji fotogrammetrie je kompletní zpracování digitální metodou. To znamená, že veškerá měření se neprovádějí na fotografiích, nýbrž na digitalizovaných obrazech přímo v poč;ítač;i. Technologie převodu světelné informace do digitální formy mohou být dvojího druhu. První metoda spoč;ívá v nascanování měřických snímků; kvalitním scannerem. Druhá, zatím spíše experimentální metoda je založena na přímé digitalizaci obrazu ihned za objektivem kamery a úplně z procesu vynechává klasickou fotografickou techniku. Využití digitální fotogrammetrie plně umožnily až výkonné pracovní stanice; dnes dokonce postač;uje běžný lepší poč;ítač; typu PC.
Systém obsahuje dva moduly, jeden pro analýzu jednotlivých snímků; a druhý pro syntézu snímků;. Popis modulů;:
FOTOM:

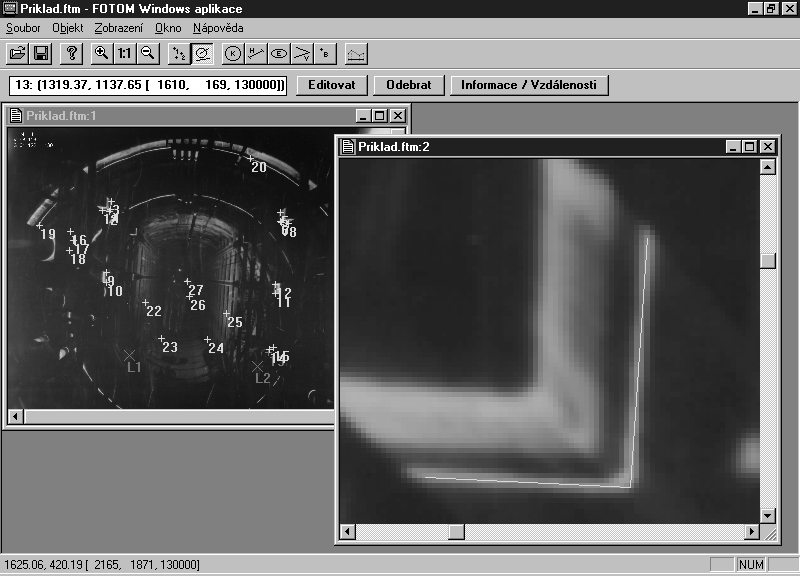

Obr. č; 3 - Modul FOTOM - popis hlavního okna
V tomto modulu uživatel urč;uje orientaci snímku pomocí dvou vlícovacích bodů; a označ;í na snímcích tzv. zájmové body. Poté nad těmito zájmovými body definuje rů;zné druhy zájmových objektů; (Holuša, 1997) a (Lič;ev, 1997). Tyto mohou být:
Samostatný bod je definován jedním zájmovým bodem.
Hrana je úseč;ka definována dvěma zájmovými body, které znač;í její zač;átek a konec.
Vrchol je definován č;tyřmi zájmovými body, kdy vždy dva tvoří přímku. Vrchol je prů;seč;ík těchto dvou přímek.
Kružnice je definována třemi nebo více zájmovými body, které leží na této kružnici.
Elipsa je definována pěti zájmovými body, které náleží této elipse.
Tyto objekty mů;žeme okamžitě zkontrolovat, jak “zapadají” na fotografii do skuteč;ných objektů;. Dále mů;že provádět nad definovanými zájmovými objekty rů;zné druhy výpoč;tů; (vzdálenosti, úhly, atd.).
FOTOM2:
V tomto modulu uživatel provádí syntézu více snímků;. To znamená, že mů;že sledovat změnu všech parametrů; zájmových objektů; v závislosti na hloubce pořízení snímku - má možnost “celkového pohledu” na zájmové objekty v jámě v celé délce proměřovaného úseku (Holuša, 1997) a (Lič;ev, 1997).
Tento modul dále umožň;uje tisk aktuálně zobrazených grafů;, prohlížení tabulek hodnot těchto grafů; a výstup těchto tabulek do textových souborů; nebo tiskových sestav.
Nové trendy
Nové trendy v dů;lní fotogrammetrii spoč;ívají v rozšíření funkč;ních možností systému FOTOM, FOTOM2 a doplnění systému o nové moduly FOTOM3 a FOTOM4 umožň;ující 3D modelování díla a animaci procesů; měření. Toto rozšíření lze charakterizovat takto:
Závěr
Touto fotografickou aparaturou a těmito poč;ítač;ovými systémy byla provedena tato měření v rámci OKD a.s.
Systém ”JULA”:
1.Důl ČSM závod jih - výbušná jáma ve Stonavě, dne 13.10.1991
2.Důl Paskov - vlažná jáma, dne 26.10.1991
3.Důl Darkov, dne 29.3.1992
4.Důl ČSM ve Stonavě - větrný vrt, dne 20.3.1992
Na VIII. kongresu mezinárodní společnosti důlních měřičů /ISM/ pořádaném univerzitami v Kentucky, USA (Janas, Fojtů, 1991) byly výsledky dosažené tímto systémem hodnoceny velmi dobře.
Systém ”FOTCOUNT”
Funkčnost programu byla testována na datových souborech 88 snímků dodaných VŠB TUO - BMZ. Program poskytuje uživateli vysoký komfort v průběhu celého vyhodnocování.
Systém ”FOTOM”
Funkčnost programu byla testována na datových souborech 100 snímků dodaných VŠB TUO - BMZ. Program poskytuje uživateli vysoký komfort v průběhu digitalizace snímků a celého vyhodnocování.
Řešení fotogrammetrických úloh za využití výpoč;etní techniky vytváří nový prostor pro rozvoj tohoto odvětví. Fotogrammetrický systém FOTOM vyřešil konkrétní požadavek kladený na dů;lní fotogrammetrii jako ucelený systém na kvalitativně vyšší úrovni, než jsou stávající technické a softwarové prostředky.
Z předložených výsledků; měření byla poskytnuta vedoucím i technickým pracovníků;m dolů; velice podrobná a zároveň; dostač;ující informace o měřeném objektu.
