Prezentace geografických informací pomocí Internetu

RNDr. Marie Novotná, CSc., Ing. Martin Břehovský
Západočeská univerzita v Plzni,
Veleslavínova 42,
306 19 Plzeň
E-mail: novotnam@kge.zcu.cz

The Presentation of Geographical Informations on the Internet. At the University of West Bohemia we create a geographical information system about West Bohemian region. Geographical data are sorted to be easily and quickly available to users on the Internet through map outputs (cartographic charts and other thematic maps), texts, tables and graphs. Information system is created with the ArcView Internet Map Server and is available on the Internet (gis.zcu.cz).

The system will be used for a regional publicity. It is important that foreigner businessmen can use this system, when they enter the region for the first time (this is the reason for the English as the primary language for the system). Even other users like state officers, marketing managers, travel and information agencies can benefit from the system as well as the students of the University of West Bohemia, which will use it for geographical analysis during seminar of subject called ”Geography of West Bohemia”.

Prezentace geografických informací pomocí Internetu. Na Západočeské univerzitě vytváříme geografický informační systém o západočeském regionu. Jednotlivé geografické informace o  regionu jsou zpracovávány a uspořádány tak, aby byly rychle a snadno dostupné uživateli prostřednictvím mapových výstupů (kartogramů, kartodiagramů a jiných tématických map), textů, tabulek nebo grafů. Informační systém je vytvořen pomocí ArcView Internet Map Server a je zpřístupněn široké veřejnosti po Internetu (gis.zcu.cz).

Systém bude využit k propagaci oblasti, důležitá je možnost využití systému zahraničními investory při prvním setkání s regionem (proto je zpracován v anglickém jazyce), ale využijí ho i odborní pracovníci ve státní správě, v oblasti marketingu, v cestovních a informačních kancelářích. Dalšími uživateli informačního systému budou studenti Západočeské univerzity, kteří si v kreditním systému zvolí předmět Geografie západních Čech. V seminářích tohoto předmětu jsou zpracovávány různé geografické analýzy právě na základě tvořeného geografického systému.

Na Západočeské univerzitě se výukou geografických informačních systémů (GIS) zabýváme už od roku 1993. Studenti se seznamují s teorií geografických informačních systémů (GIS), významnou úlohu mají praktická cvičení, zaměřená na zvládnutí základních úkolů při práci s GIS. Dále tuto technologii využíváme při výuce různých geografických předmětů, především pak regionální geografie. Zpracovávané projekty pak zaměřujeme právě tímto směrem.

Již druhý rok je na serveru gis.zcu.cz umístěn systém informací o České republice. Obsah tohoto systému byl navržen podle učebního plánu předmětu Geografie České republiky a je tvořen soustavou hotových mapových, grafických a textových výstupů. Na tvorbě se podílejí studenti katedry geografie FPE a studenti oddělení geomatiky katedry matematiky FAV ZČU. Vytvořený systém pak slouží při výuce regionální geografie ČR a bude obnovován a dále rozšiřován. Z hlediska využití při výuce je tento jednoduchý systém vhodný a zatím neuvažujeme o jeho převedení na interaktivní systém.

Na základě dobrých zkušeností s tímto systémem jsme začali realizovat další projekt ”Informační systém – západní Čechy”. V tomto případě předpokládáme daleko širší využití než jen při výuce předmětu Geografie západních Čech. Systém by měl sloužit k propagaci oblasti, za důležitou možnost považujeme využití systému zahraničními investory při prvním setkání s regionem. Dalšími uživateli mohou být učitelé na všech stupních škol, ale i odborní a vědečtí pracovníci v praxi - ve státní správě, v oblasti marketingu, v cestovních a informačních kancelářích. Z důvodu širšího využití je projekt prezentován v anglickém jazyce. Projekt mohl vzniknout díky finanční podpoře Open Society Fund. Společnosti ESRI a ARCDATA Praha nám pro účely projektu zapůjčili systém ArcView Internet Map Server.

Navrhovaný projekt je zaměřen na vytvoření geografického informačního systému o západočeském regionu. Jednotlivé geografické informace o  regionu jsou zpracovány a uspořádány tak, aby byly rychle a snadno dostupné uživateli prostřednictvím mapových výstupů (kartogramů, kartodiagramů a jiných tématických map), textů, tabulek nebo grafů. Informace budou přístupné po jednotlivých oddílech. Budou oponovány odbornými pracovníky, kteří se jednotlivými složkami geografické sféry profesionálně zabývají. Aktualizaci dat předpokládáme v ročních intervalech. Projekt je opět přístupný přes server gis.zcu.cz.

Projekt je tvořen z jednotlivých tématických částí, jeho struktura je uvedena v následujícím přehledu. Základem jsou různé tématické mapy, k jednotlivým geografických objektům tabelárně zpracované informace. Součástí jsou také textové soubory. Kartografickými podklady jsou mapy v měřítku 1:100 000, 1:200 000 a 1:500 000 v souřadnicovém systému S-JTSK. Projekt je zpracován v anglickém jazyce.

Systém není v první fázi dokončen tak, jak je navržen, a bude dotvářen postupně. Vlastní zpracování představuje vytvoření nebo nákup jednotlivých geografických informačních vrstev a zpracování tabelárních, textových a grafických informací. Pak bude následovat oponentské posouzení jednotlivých tématických částí. Již před úplným sestavením informačního systému je tento přístupný na síti. Aktualizace informací bude prováděna ročně.

Interaktivní mapy


Administrativní členění

Administrativní mapa

Klad mapových listů

Mapa kladu mapových listů Základní mapy a topografické mapy

Postavení regionu

Západní Čechy v Evropě

Západní Čechy ve střední  Evropě

Geologická stavba

Geologická mapa

Klimatická regionalizace

Mapa klimatická s meteorologickými stanicemi

Hydrologické poměry

Hydrologická mapa

Demografické informace

Kartogram natality

Kartogram motrality

Kartogram přirozeného přírůstku (úbytku)

Kartogram migračních změn

Kartogram celkového přírůstku (úbytku)

Zemědělství

Mapy využití země

Mapa pěstování rostlin

Mapa chovu dobytka

Průmysl

11 map průmyslových odvětví

Doprava -

Mapa dopravních sítí


Mapa intenzity železniční dopravy

Vzdělávání

Mapa rozmístění škol

Turistické atraktivity

Mapa rozmístění turistických atraktivit

Textové informace


Karlovarský region

Plzeňský region

Tabulka č. 1: Struktura informačního systému západočeského regionu

Pro vlastní implementaci projektu jsme se rozhodli využít produkt ArcView Internet Map Server od firmy ESRI. Důvody vedoucí k tomuto rozhodnutí byly následující:

Mapový server používá operační systém Windows NT 4.0 Server, WWW server IIS a ArcView 3.2 s nainstalovaným rozšířením Internet Map Server. Připojení na Internet je zajištěno pomocí vysokorychlostní sítě na lokální páteřní síť (155Mbit) na lokální páteřní síť na ZČU a odtud na Internet pomocí akademické sítě TEN-155 CZ (Vysokorychlostní akademická síť propojující akademické instituce v ČR a zaručující vysokorychlostní přípojení na Internet. Více na www.ten.cz.).

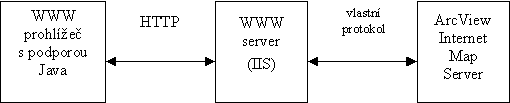

Klientské stránky jsou připravovány pomocí standardních nástrojů dodávaných firmou ESRI a pro prohlížení map je na prohlížeči využívána technologie Java. Struktura komunikace mezi jednotlivými systémy je na obrázku.

Jelikož výše uvedené řešení se ukázalo jako velice náročné na výkon klientského počítače a navíc předpokládáme větší množství publikovaných map a popisované řešení se hodí především na publikování jedné mapy (třeba i rozsáhlé). Proto připravujeme vlastní řešení, které bude v prohlížeči využívat pouze standardní HTML a JavaScript. Na straně serveru se celá situace poněkud zkomplikuje a zde, kromě velice jednoduché aplikace pro Internet Map Server generující informace o zobrazovaných mapách a vlastní mapy, je použit WWW server Apache s rozšířením Java Server Pages (nástroj na dynamické generování HTML stránek založený na technologii Java). Komunikace mezi Java Server Pages a Internet Map Serverem probíhá pomocí jazyka XML (eXtensible Markup Language, slouží k výměně dat mezi různými systémy na různých platformách).

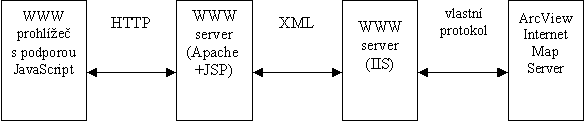

Tento návrh řešení, kromě již zmíněného ulehčení klientům, umožňuje přesunout logiku aplikace z vlastního map serveru na WWW server, což umožňuje vybudování systému nezávislého na vlastním mapovém serveru. To v praxi může znamenat, že změna nebo přidání mapového serveru od jiného výrobce nebude mít vliv na vzhled ani funkčnost klienta, stačí pouze naprogramovat jednoduchý interface do mapového serveru, který bude generovat vlastní mapu a posílat XML informace o mapě. Další výhodou je i možnost jednoduše rozšiřovat funkčnost řešení podle požadavků a potřeb. Struktura komunikace mezi jednotlivými systémy je opět na obrázku.

Primárním nosným médiem pro projekt je INTERNET, jakožto nejperspektivnější komunikační prostředek vzhledem k aktualizaci údajů. Informační systém je přístupný přes server gis.zcu.cz.

V rámci výuky regionální geografie západočeského regionu umožní systém rychlé vyhledávání informací týkajících se regionu, hledání souvislostí mezi geografickými objekty a jevy v regionu, jednoduché analýzy a syntézy.

Novotná, M.: Realizace informačního systému – Západní Čechy. Geografie. Sborník ČGS, 104, č. 4. Česká geografická společnost, Praha 1999. S. 293 – 296.

Novotná, M.: Geografické informační systémy v regionální geografii. Arc Revue, 1999, č. 4, str. 16 – 18.

Břehovský, M., Novotná, M.: Využití informačního systému o západních Čechách ve vysokoškolské výuce. In: Geografické štúdie 7. Stredoevrópsky priestor. Geografia v kontexte nového regionálneho rozvoja. Constantine the Philosopher University, Nitra 2000. str. 323 –333.

Recenzoval: Ing. Jan Růžička (VŠB - Technická universita Ostrava)
