Použití

Základní ovládání

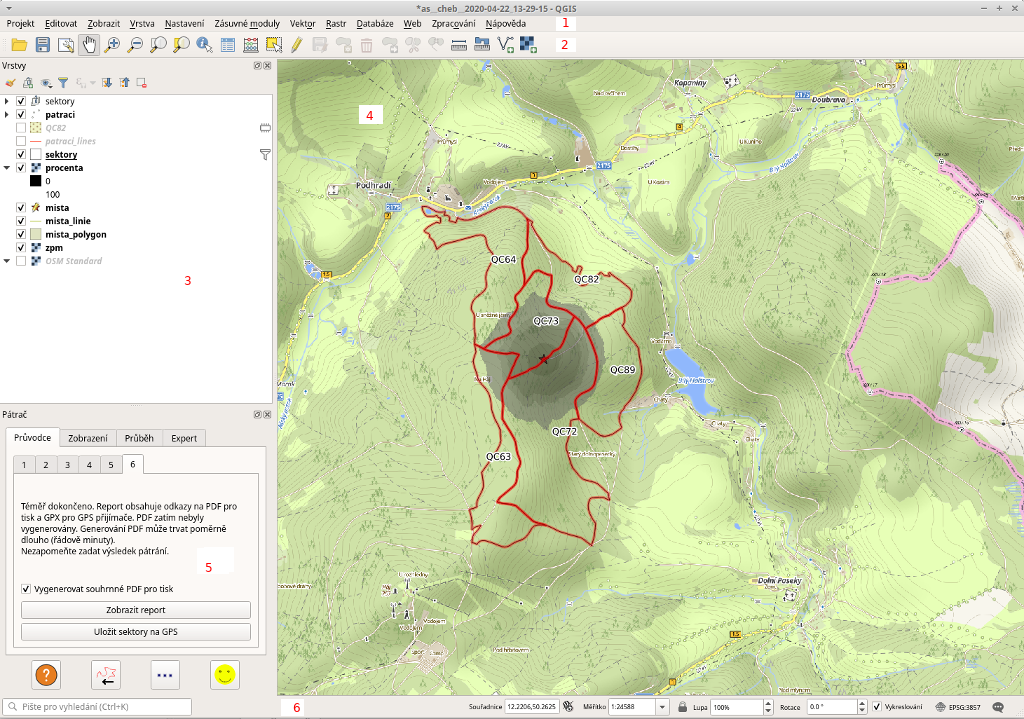

Aplikace je rozdělena do šesti částí. Na obrázku jsou označeny čísly

Nabídka. Obsahuje možnosti jako je uložení projektu a konfiguraci.
Nástroje. K dispozici je základní sada nástrojů pro pohyb v mapě a manipulaci s objekty v mapě.
Panel vrstev. Umožňuje zobrazovat nebo skrývat vrstvy a jejich další konfiguraci.
Mapové pole. Obsahuje samotnou mapu.
Panel Pátrač. Základní funkce nástroje Pátrač.
Panel zpráv. Informace o průběhu zpracování, případně chyby.

Nástroje

Otevření existujícího projektu.
Uložení aktuálního projektu.
Příprava a tisk mapy.
Posun mapy (Je možno také kolečkem myši - zmáčknu a táhnu).
Přiblížení mapy. (Je možno také kolečkem myši - točím od sebe).
Oddálení mapy. (Je možno také kolečkem myši - točím k sobě).
Přiblížení na rozsah celé vrstvy.
Přiblížení na rozsah vybraných objektů ve vrstvě.
Zobrazení informací o objektu (kliknutím do mapy).
Zobrazení informací o objektech v podobě tabulky.
Kalkulátor polí v tabulce (mohu hromadně měnit hodnoty pro více řádků).
Výběr objektu tažením obdélníku v mapě.
Zahájení a ukončení editace objektů v mapě.
Vložení objektu do vrstvy.
Posun objektu.
Smazání objektu.
Rozdělení objektu na dva.
Uložení editace.
Měření vzdáleností.
Měření ploch.
Přidání další rastrové vrstvy (např. letecký snímek).
Přidání další vektorové vrstvy (např. KML soubor).

Pokud vidíte další nástroje, znamená to, že máte zapnuty další nástrojové lišty. Lišty můžete vypnout tak, že kliknete pravým tlačítkem myši vpravo vedle nástrojů nebo vedle nabídek.

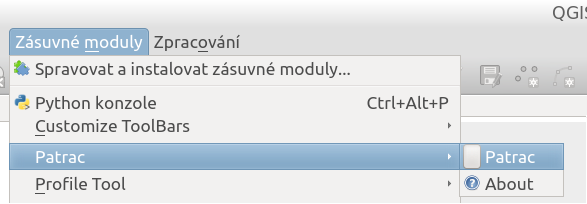

Zavedení zásuvného modulu

Aplikace Quantum GIS by měla startovat s již zavedeným modulem. Může se však stát, že dojde k vypnutí panelu nástrojů. Panel nástrojů se zapne přes nabídku Zásuvné moduly.

Použití zásuvného modulu

V panelu modulu využijeme nejdříve Průvodce. Ten mimo jiné pomůže vytvořit projekt pátrání.

Průvodce

Průvodce umožní zahájit pátrání, od zadání vstupů až po tisk mapy.

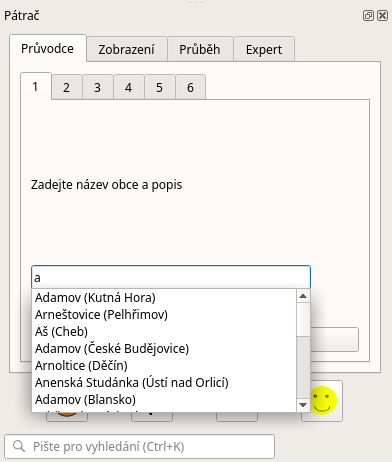

Zadání obce

Z našeptávače se vybere obec, kde bude pátrání probíhat. Našeptávač obashuje aktuálně pouze obce z roku 2018, neobsahuje místní části. Po dohodě není žádný problém doplnit další prvky. Případně můžete prvky doplnit sami, zvládne to i mírně pokročilý uživatel.

Generování projektu trvá poměrně dlouho, může se jednat o minutu nebo i dvě minuty. Výhodou jsou pak rychlejší výpočty v další fázi. Aktuálně trvá neúměrně dlouho pro Středočeský kraj (kolem 5 minut), pravděpodobně bychom tedy rozdělili kraj na západ a východ, případně sever, východ, jih a západ.

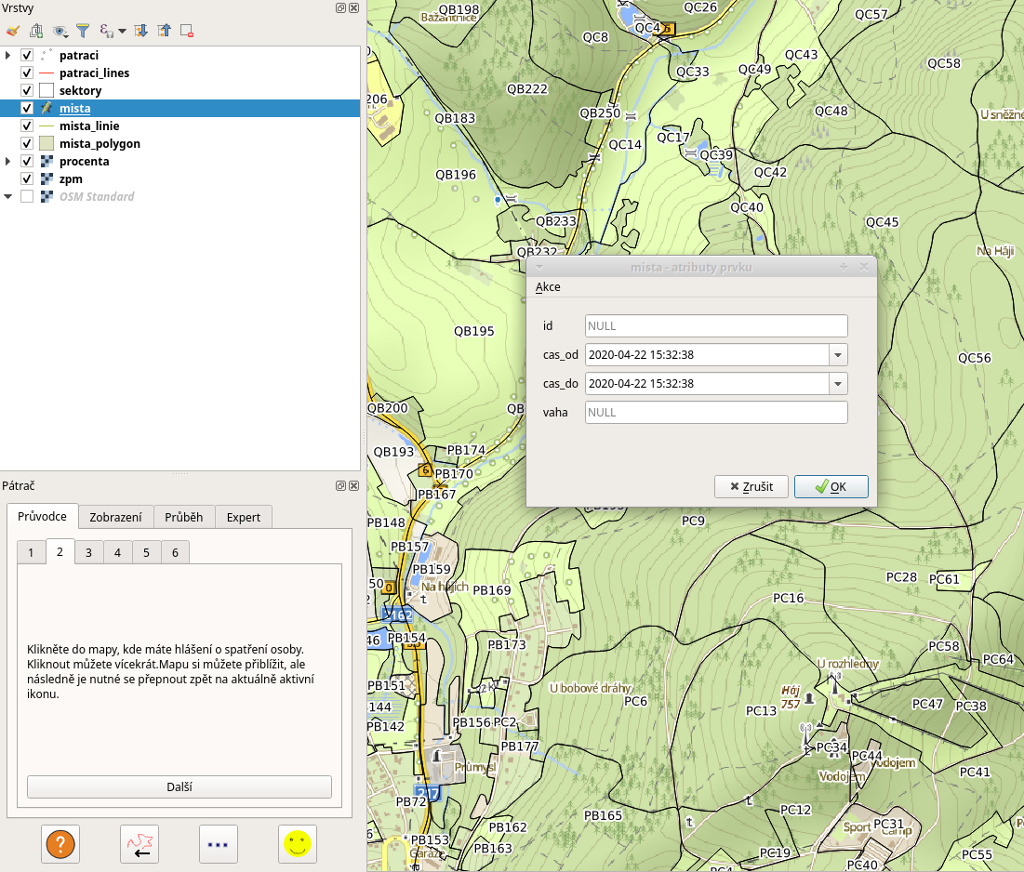

Zadání míst posledního spatření

Kliknutím do mapy se zadávají místa posledního spatření.

V dialogu není nutno vyplnit žádné údaje. Pokud ale chcete využít funkci pracující se směrem pohybu je nutné zadat buď čas nebo zadat body v pořadí od nejstaršího po nejnovější.

Ke každému místu je možno v dialogovém okně zvolit čas od do a váhu, kterou určení přikládáme. Větší číslo = větší váha (0-9). Hodnota 0 znamená vyloučení bodu z výpočtu. V případě zadání min. dvou bodů je výpočet ovlivněn i pravděpodobným směrem pohybu. Identifikátor je možné mít pro přehlednost očíslovaný dle času spatření: 1 = nejstarší.

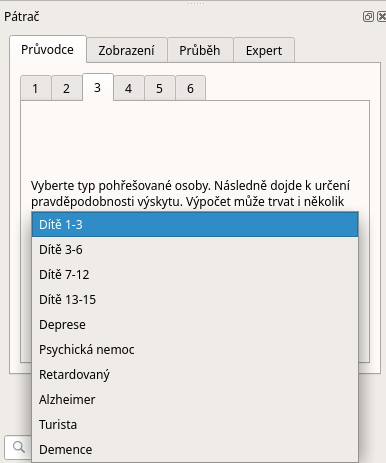

Výběr typu osoby

Výběrem ze seznamu určíme typ osoby (dítě, osoba v depresi (sebevrah), osoba s alzhaimerem, apod.). V budoucnu mohou pribýt např. i údaje o kondici nebo znalosti terénu.

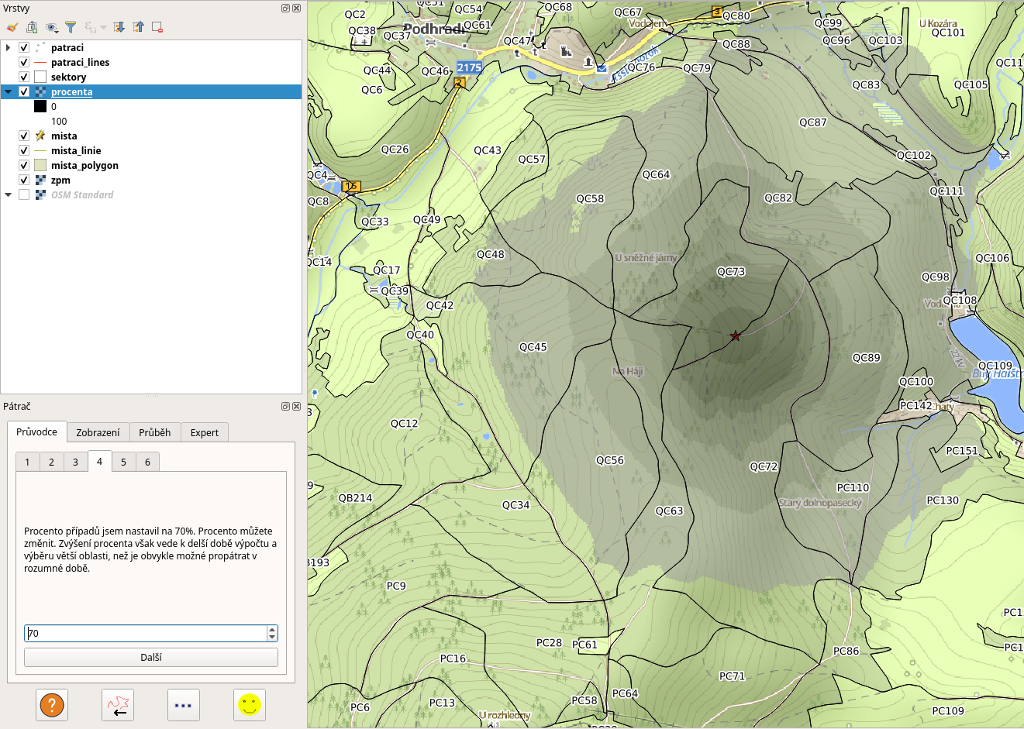

Omezení území

Vypočítaná pravděpodobnostní mapa je automaticky omezena na vhodná procenta. Zvýšením procenta se zvyšuje pravděpodobnost nálezu, ale také rozsah území, které je nutno prohledat. Procento proto nedoporučujeme měnit, zejména v případě začínajících pátračů.

Určení prostředků

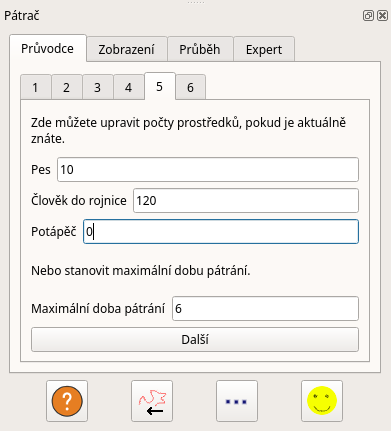

V tomto okně je možno definovat, pokud je známe, počty prostředků. Výsledný report pak obsahuje i kalkulace doby pátrání.

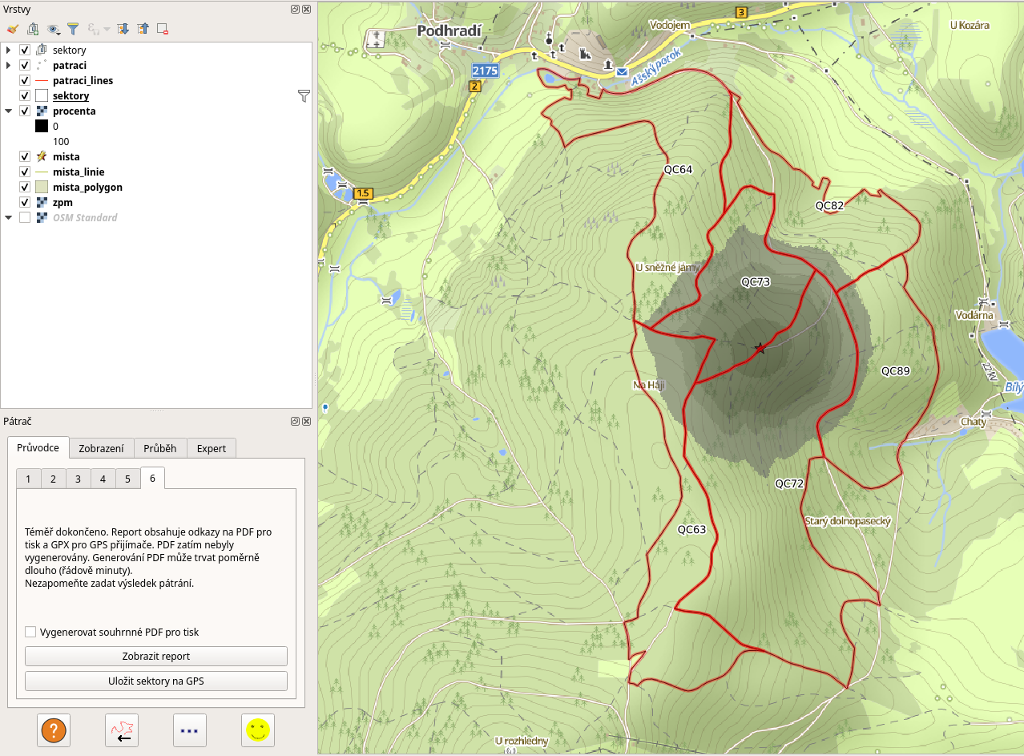

Zahájení pátrání

Pátrání je možno začít. Soubory GPX jsou připraveny. Report je k dispozici. Pokud chceme mapu pro tisk, můžeme ji vygenerovat zaškrtnutím políčka (Vygenerovat PDF pro tisk) a generování spustit zobrazením reportu.

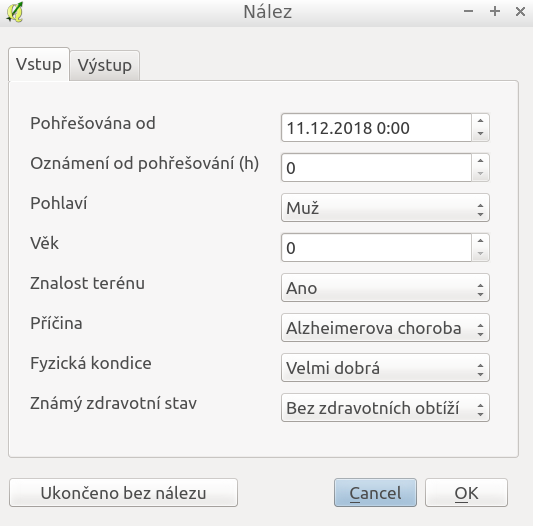

Ukončení pátrání

V případě nálezu osoby je velmi užitečné pro další pátrání evidovat informace o nálezu. K tomuto slouží tlačítko Zadat výsledek Zada výsledek . Po kliknutí na tlačítko je očekáváno od uživatele kliknutí do mapy do místa nálezu. Po kliknutí do mapy se zobrazí okno pro zadání informací o nálezu. Pokud osoba nebyla nalezena, je přesto nutné kliknout někam do mapy a na okně zadat "Ukončeno bez nálezu".

Takto zaznamenaný nález bude následně využit k vylepšení stávající aplikace, zejména v oblasti predicke pravděpdobnosti výskytu.

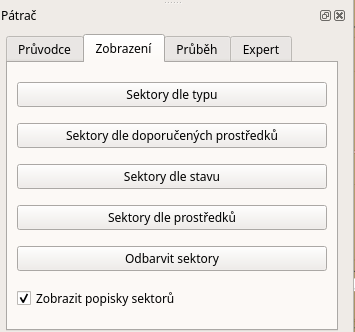

Zobrazení

Karta zobrazení umožňuje přepínat mezi základními pohledy na mapu.

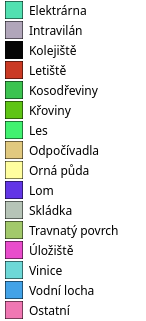

Sektory dle typu barevně odliší typy povrchů, jakou jsou les, louka, intravilán, apod.
Sektory dle doporučených prostředků barevně odliší sektory dle prostředků, které jsou doporučeny pro daný typ povrchu. Zelenou barvou je zobrazena rojnice (nebo jednotlivci/skupiny bez psa), hnědou barvou psovod, fialovou vrtulník (dron), modrou potápěč, růžovou pak ostatní sektory, kde nemáme doporučení.
Sektory dle stavu barevně odliší sektory dle stavu pátrání, tedy zda již bylo pátrání zahájeno, případně dokončeno. Červeně nezahájeno (nebo nutné opakovat), zeleně dokončeno, žlutě probíhá, bez barvy - bez udání stavu.
Sektory dle prostředků odliší sektory dle prostředkůpoužitých pro pátrání.
Odbarvit sektory odstraní barvu pro sektory.
Zobrazit popisky sektorů ovládá zobrazení popisků pro sektory.

Do barev se promítá podkladová Základní policejní mapa, to může někdy působit zmatky v interpretaci mapy. Pokud s tímto máte problém, můžete si Základní policejní mapu vypnout v seznamu vrstev.

Expert

Karta expert nabízí stejné možnosti jako průvodce, jen je možné kroky libovolně přeskakovat, ale je nutné vědět v jakém pořadí je možno postupovat.

Navíc nabízí některé funkce

Nastavení minimální hodnoty pravděpodobnosti pro výběr sektorů. Může se hodit, v případě, že chceme ignorovat blízká místa.
Rozšíření oblasti v případě, že se pátrání dostane mimo původně vytvořený rozsah (jiná vesnice)
Načtení pozic pátračů - je nutno, aby byli vybaveni zařízením, které odesílá pozici - např. GINA tracker.
Načtení stop pátračů - je nutno, aby byli vybaveni zařízením, které odesílá pozici - např. GINA tracker.
Odesílání a čtení zpráv. Aktuálně funguje pouze ve spojení s prototypem Pátrač Monitor, který se již dále nebude vyvíjet. V budoucnosti plánujeme komunikaci s HS messengerem, případně pokud to bude organizačně možné (technic jistě je) tak s MBP.

Stanovení míst

Prvním krokem je stanovení míst posledního spatření.

K tomuto slouží vrstvy mista, mista_linie, mista_polygon. Obvykle se místa budou zadávat jako body, tedy do vrstvy mista. Zadání jako linie nebo polygon (plocha) je možné také, ale vyžaduje následný krok převodu na body, protože výpočetní modul pracuje pouze s body.

Editace vrstvy mista

Editace se provádí v minimálně čtyřech krocích

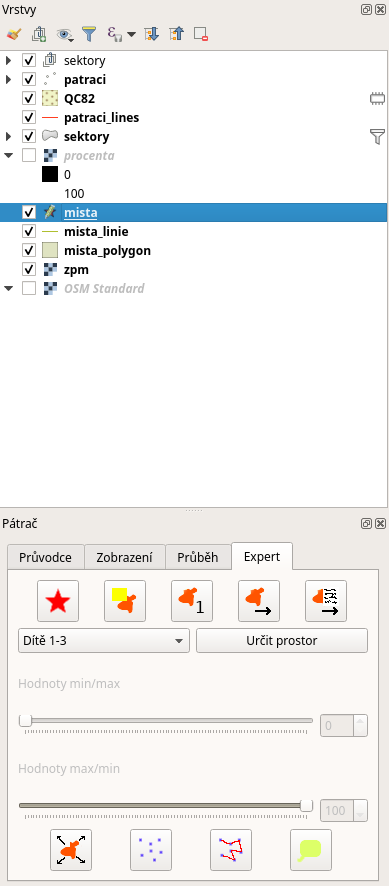

Výběr vrstvy ze seznamu vrstev, kliknutím na vrstvu mista.
Zapnutí editace pomocí tlačítka Editace .
Vložení bodu pomocí tlačítka Vložení kliknutí do mapy na místo spatření a vyplnění údajů o bodu
.

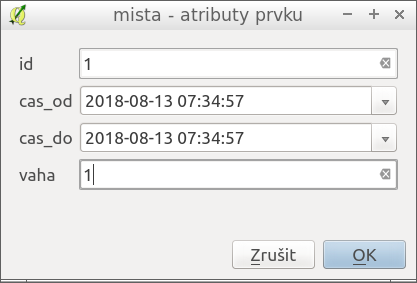

V atributech se vyplňuje identifikátor místa, datum a čas spatření (pokud není přesné, pak rozsahem od do (např. spatřen mezi 10 a 12 hod.) a váhou bodu. Váha bodu udává jak moc se dá danému svědectví důvěřovat. Váhy jsou od 0 do 9. 0 znamená, že se bod vůbec nepoužije. 9 znamená nejvyšší váhu. Pokud si nejste jisti, zadávejte všem bodům číslo 1. Po vložení bodu se bod objeví v mapě jako červená hvězdička.
Uložení editace se realizuje opět pomocí tlačítka Editace , kdy aplikace vyzve k uložení dat.

Místa je možno vkládat ještě jinými způsoby, což je popsáno v části Další funkce.

Určení pravděpodobnosti výskytu

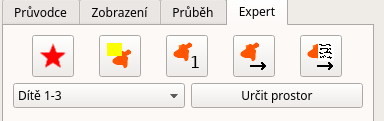

K tomuto slouží rozbalovací seznam s typem osoby a tlačítko Určit prostor
.

Výpočet chvíli trvá (v závislosti na počtu bodů, velikosti oblasti a rychlosti počítače), ale na běžném notebooku by pro oblast do 10x10 km a 2 body neměl přesáhnout 5 minut.

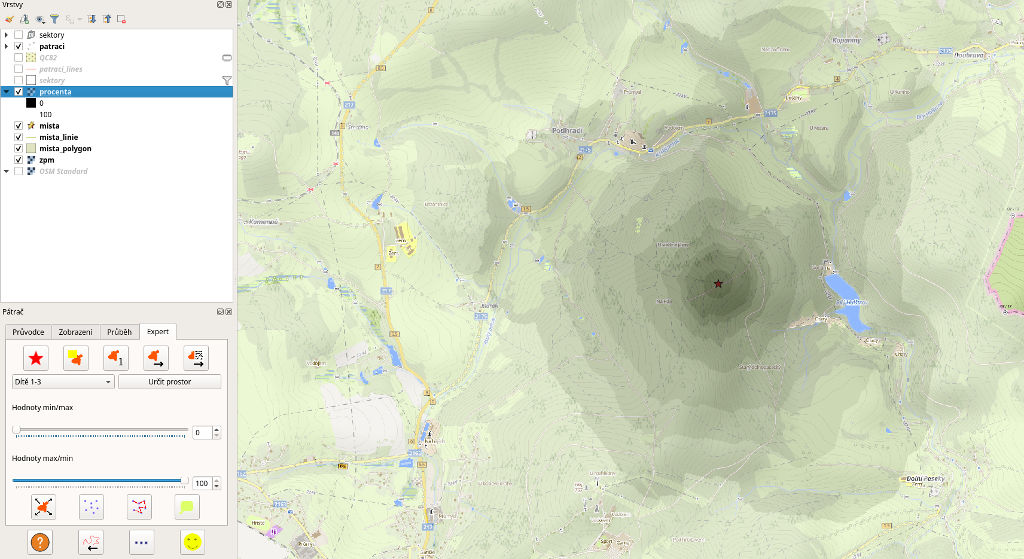

Pravděpodobnost je následně zobrazena do vrstvy procenta.

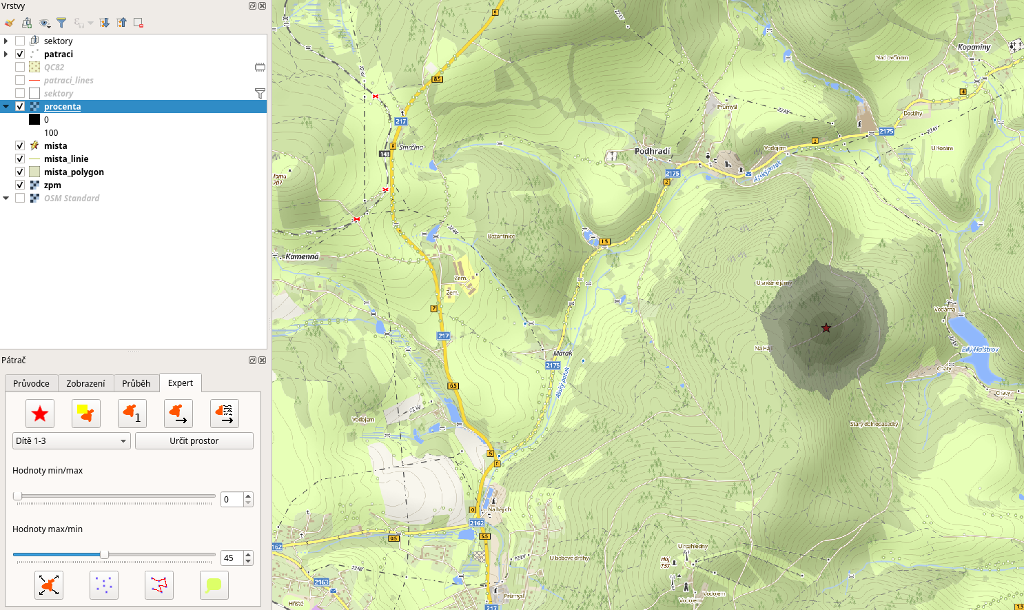

Omezení rozsahu pátrání

Propátrání oblasti, kde by byla až 95% šance osobu nalézt je nereálné, proto je nutné oblast omezit. K tomu slouží posuvník, kde se stanovují procenta. např. 45% u Hodnoty max/min znamenají oblast, kde je šance až 45%.

Výběr sektorů

Sektory, které zasahují do vybrané oblasti je možno následně vybrat pomocí tlačítka .

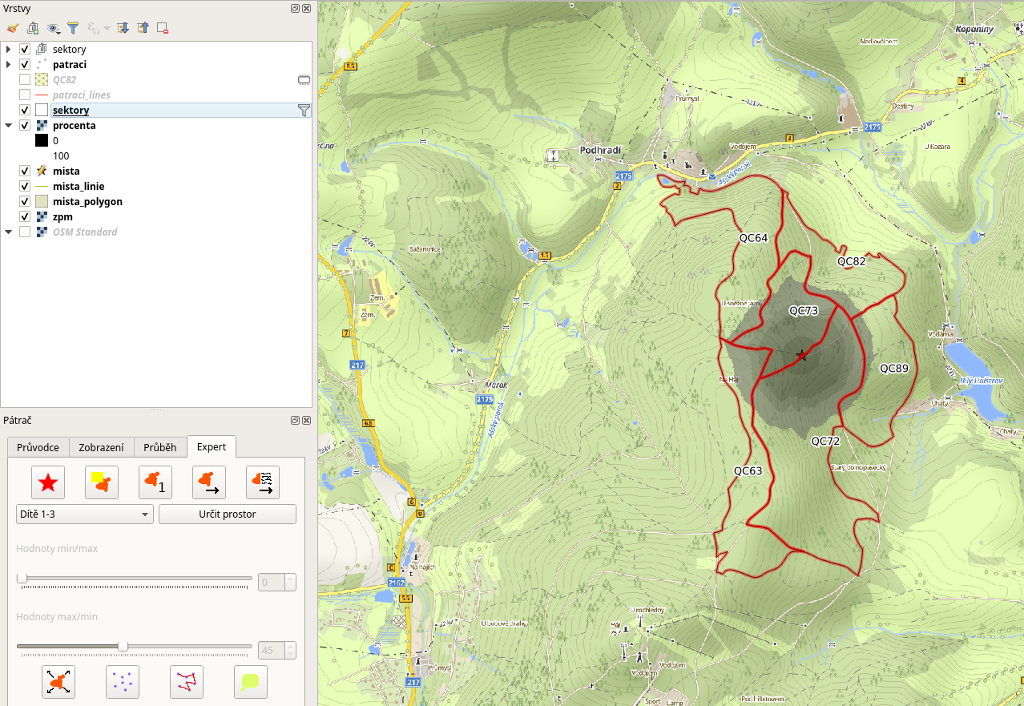

Export sektorů

Sektory, které byly vybrány je možné exportovat do GPX souborů pro GPS přijímače pomocí tlačítka .

Vyexportované soubory jsou uloženy do adresáře projektu do složky sektory/gpx. Cesta k projektu je zobrazena v nastavení.

Export sektorů s reportem

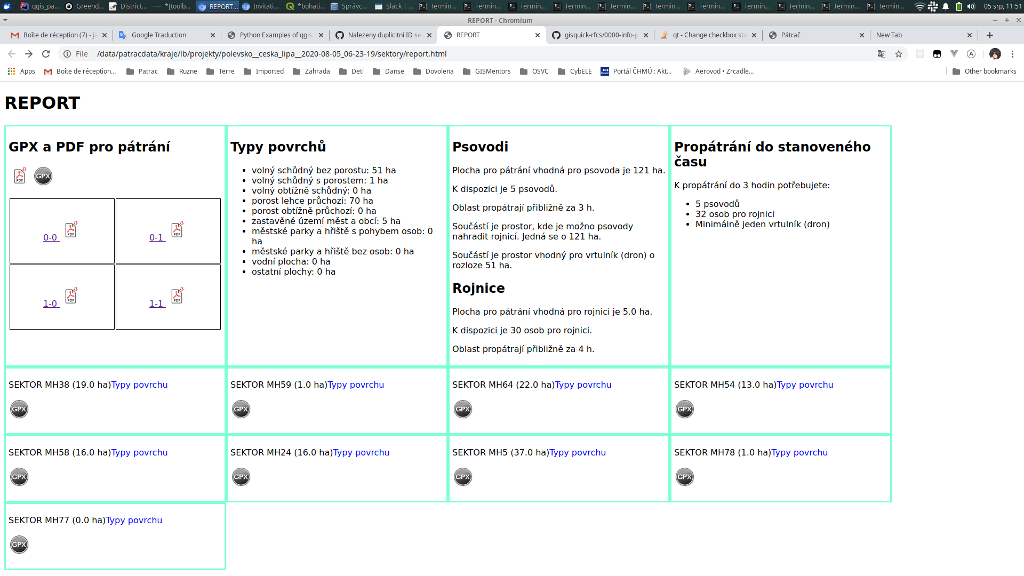

Export je možné doplnit reportem o sektorech. Report obsahuje informace o typech povrchu, odhadech o potřebě počtu pátračů a času pro prohledání dle stavu jednotek, které jsou k dispozici. Export s reportem se realizuje pomocí tlačítka .

Vyexportované soubory jsou uloženy do adresáře projektu do složky sektory/gpx. Cesta k projektu je zobrazena v nastavení.

Tisk

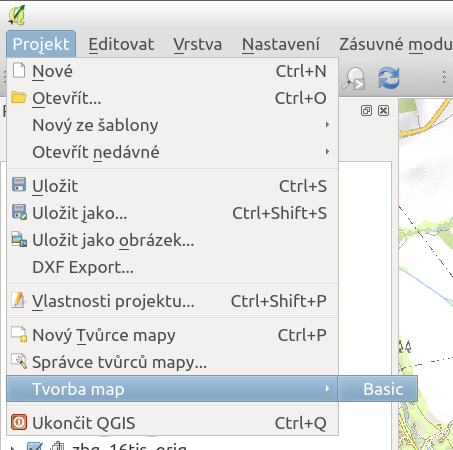

Mapu pro tisk je možno vytvořit ve tvůrci map. Ten je k dispozici přes nabídku Projekt/Tvorba map/Basic.

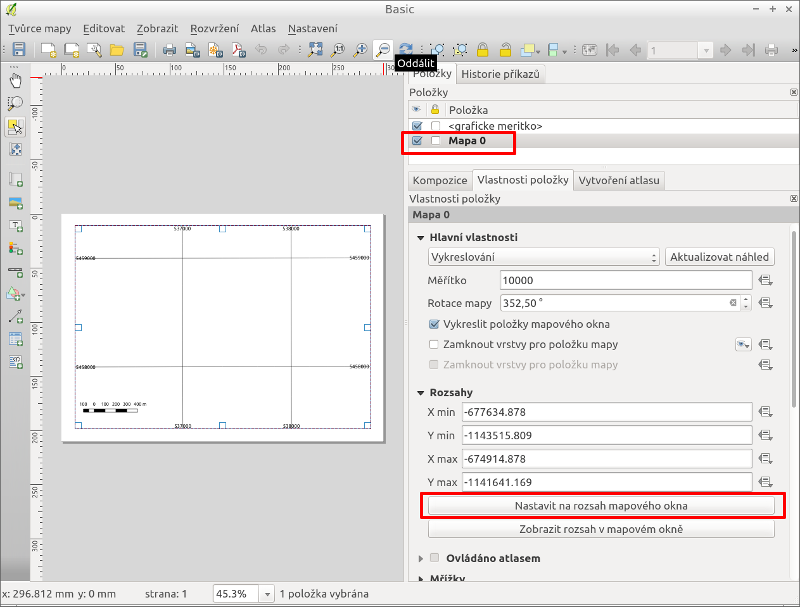

Po otevření tvůrce mapy je obvykle mapa prázdná. Je nutné nejdříve vybrat v seznamu prvků mapu a následně se pomocí tlačítka přiblížit na rozsah aktuálně prohlížené mapy.

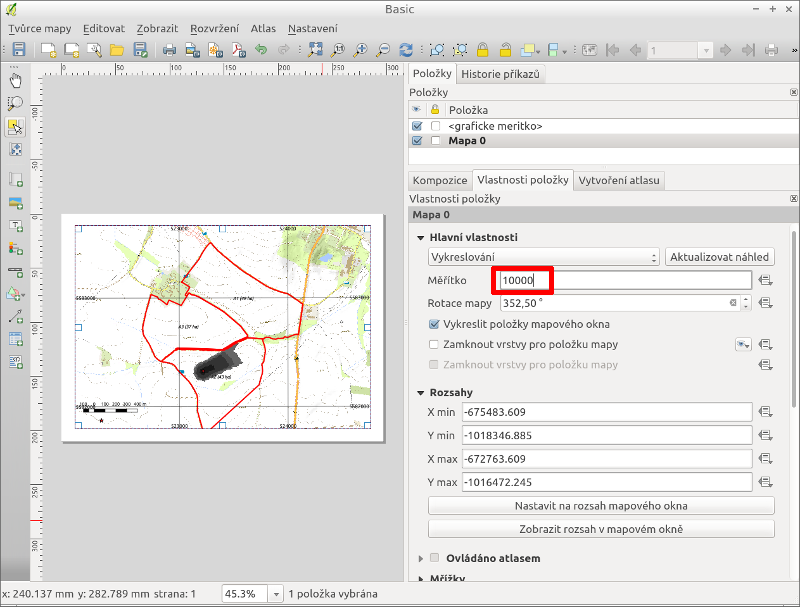

Případně je možné ještě následně po zobrazení mapy, upravit měřítko

Mapu je možné exportovat do PDF pro tisk pomocí tlačítka .

Nalezení osoby

V případě nálezu osoby je velmi užitečné pro další pátrání evidovat informace o nálezu. K tomuto slouží ikona . Po kliknutí na ikonu je očekáváno od uživatele kliknutí do mapy do místa nálezu. Po kliknutí do mapy se zobrazí okno pro zadání informací o nálezu.

Takto zaznamenaný nález bude následně využit k vylepšení stávající aplikace, zejména v oblasti predicke pravděpdobnosti výskytu.

Nastavení

Aplikace má celou řadu nastavení. Nastavení se zobrazí pomocí ikony

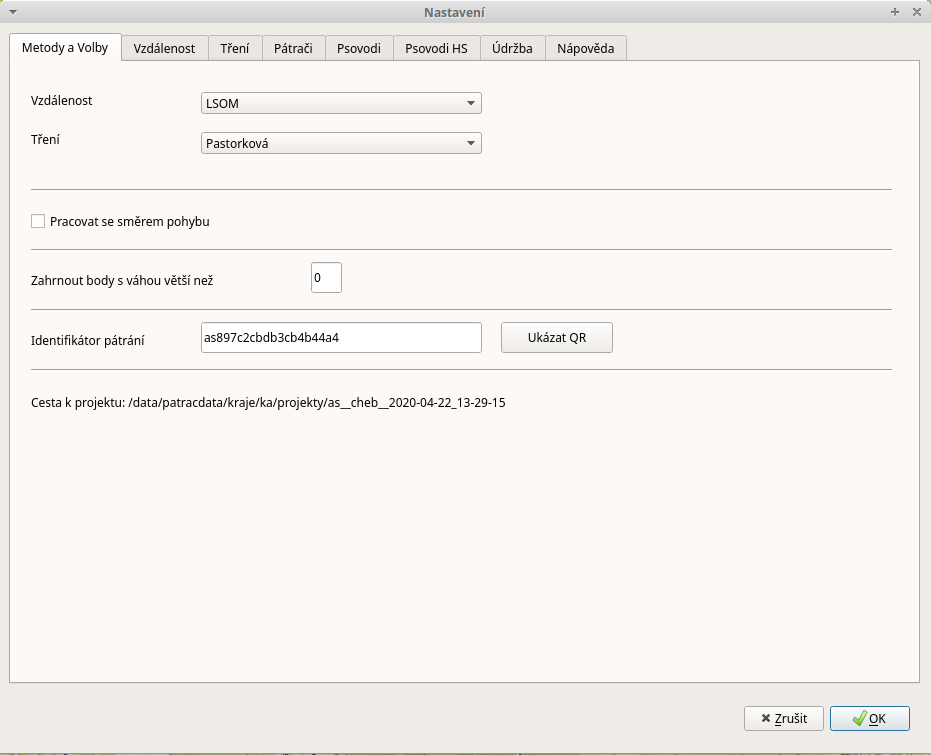

Metody a volby

V rozbalovacím seznamu Vzdálenost je možno vybrat studii pro určování vzdálenosti výskytu. K dispozici jsou tři studie

LSOM - Australská studie.
Hill - Americká studie.
UK - Britská studie.
Vlastní - Možnost vlastních dat.

V rozbalovacím seznamu Tření je možno vybrat třecí povrch. Aktuálně je však pouze jeden k dispozici a není možno zadat vlastní.

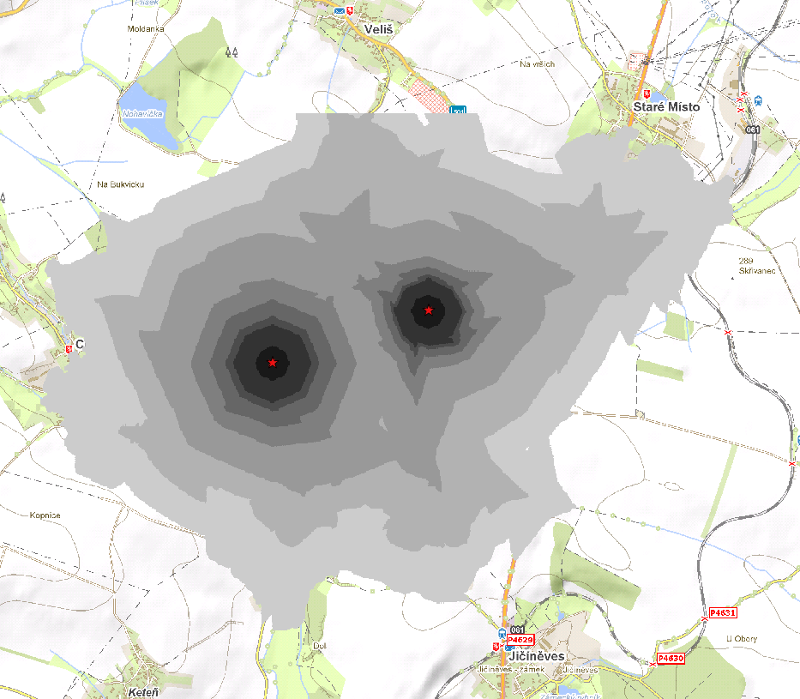

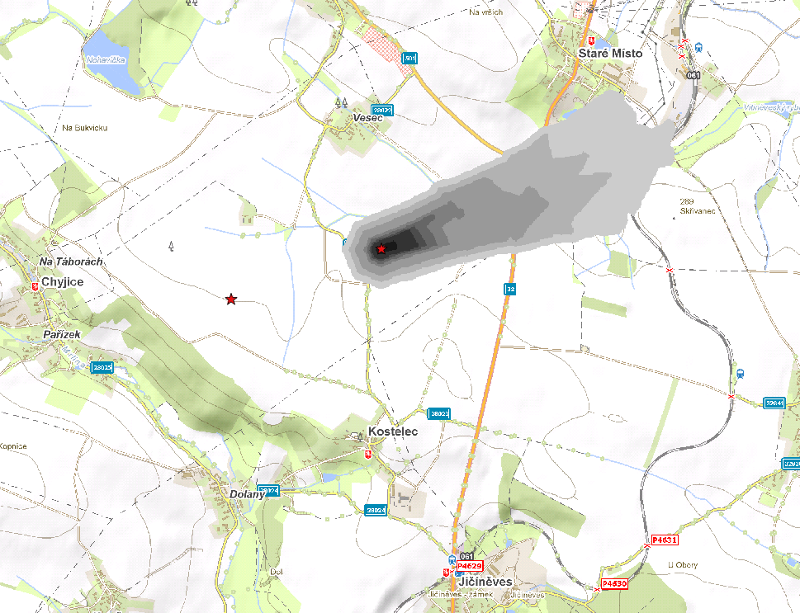

Zaškrtávací políčko Pracovat se směrem pohybu určuje zda v případě dvou a více bodů počítat se směrem pohybu osoby. Pokud je tlačítko zaškrtnuto počítá se z bodů směr pohybu a ovlivňuje se tím výsledná pravděpodobnostní mapa. Následující obrázky ukazují rozdíl. První používá směr pohybu a druhý jej nepoužívá.

Položka Zahrnout body s váhou větší než ? umožňuje filtrovat body pro výpočet. Implicitně (hodnota 0) jsou všechny body s váhou = 0 odstraněny z výpočtu. Např. body, ke kterým nemáme důvěru, protože svědci si odporují.

Identifikátor pátrání slouží k doplňkovm funkcím pro sledování pátračů v reálném čase. Tento identifikátor musí mít ve svých aplikacích pro mobilní teleofny všichni pátrači stejný.

Cesta k projektu ukazuje kam se ukládají všechna data. Tedy např. i GPX soubory pro GPS přijímače.

Vzdálenost

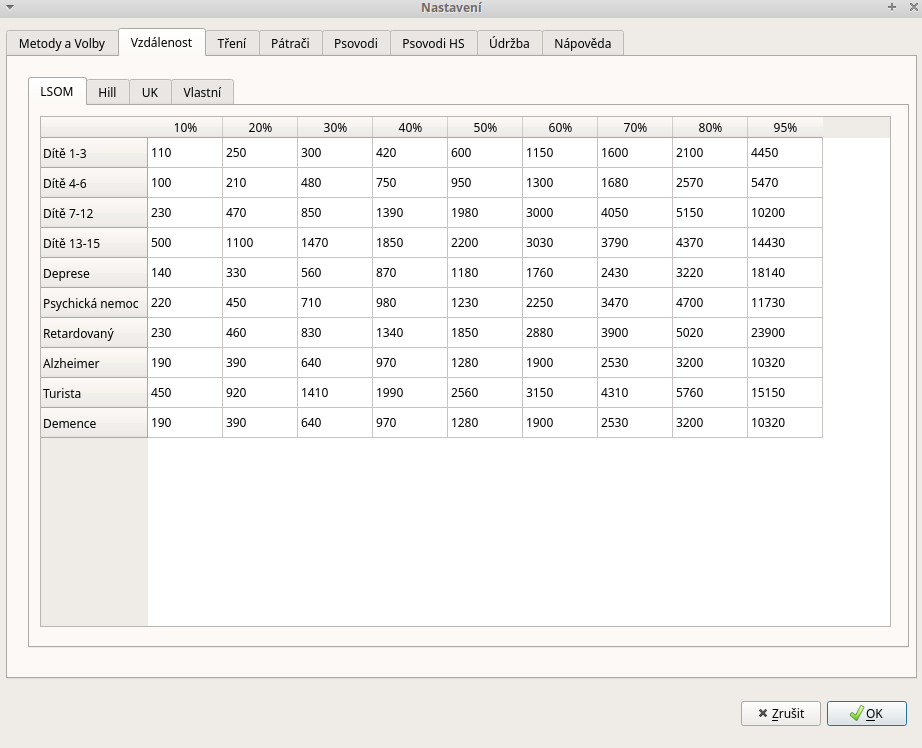

Karta Vzdálenost obsahuje tabulky výše popsaných studií. Řádky představují typ osoby. Sloupce pak vzdálenosti (v metrech) do kterých bylo určité procento pohřešovaných nalezeno.

Tabulku na kartě Vlastní je možno editovat a nastavit tak vzdálenosti dle jiné studie, nebo vlastních zkušeností.

V přípravě je studie pro ČR. Jakmile bude zpracována, bude do aplikace doplněna.

Tření

Karta Tření obsahuje popis parametrů aktuálně používaného algoritmu pro třecí povrch. Třecí povrch vychází z digitálního modelu térénu a typů povrchu. Pro každý typ povrchu je určena obtížnost pohybu resp. náklady na překonání určité vzdálenosti (aktuálně se jedná o čas na překonání 10 m). Např. pro silnice je tření (náklady) nižší než pro pole, a tedy pohyb rychlejší. Podobně pohyb do kopce je pomalejší než po rovině. Pokud je u nákladu uvedena hodnota null, znamené to, že není možno daným prostorem se pohybovat a jedná se o neprostupnou překážku (např. vodní plocha, oplocenka, vojenská základna).

Pátrači

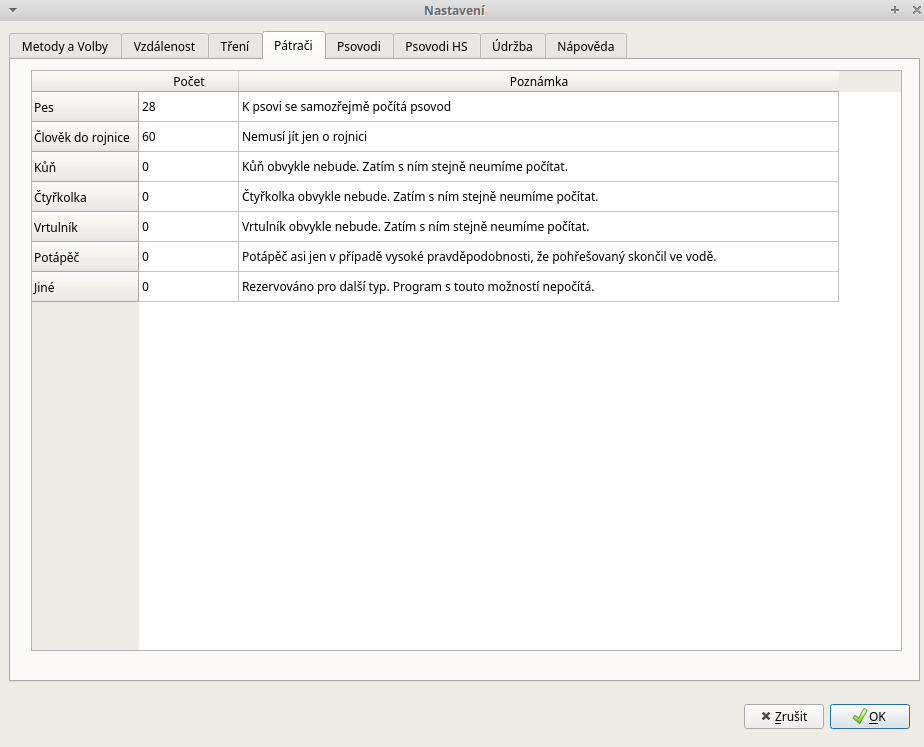

Karta Pátračí obsahuje seznam jednotek, které jsou k dispozici. Seznam je možné editovat a ovlivňovat tak výsledky algoritmu pro export sektorů s reportem..

Psovodi

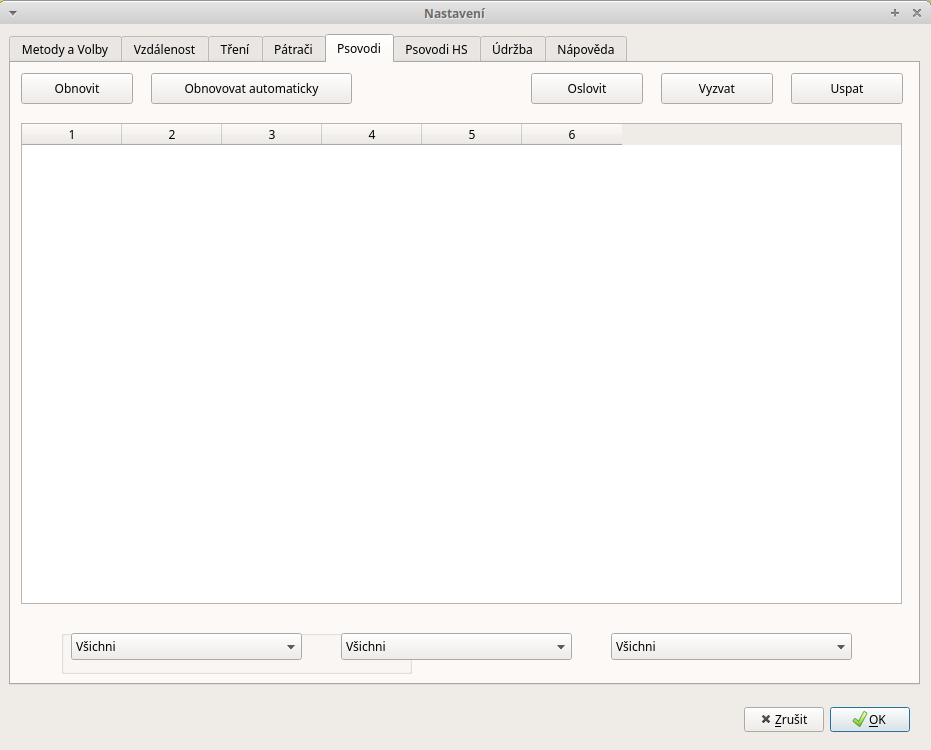

Svolávání psovodů je k dispozici na dvou kartách. Karta Psovodi sloužila pro testování principů svolávání a vyžaduje, aby měli psovodi nainstalovánu mobilní aplikaci Pátrač Monitor. V plánu však již není tuto mobilní aplikaci dále rozvíjet, proto bude v budoucnosti tato karta nahrazena kartou Psovodi HS.

Přes tlačítko je možné získat přehled všech psovodů registrovaných v systému. U těch je možné přes tlačítko Oslovit zjistit dostupnost. Následně je možné přes tlačítko Vyzvat je vyzvat k příjezdu.

Psovodi HS

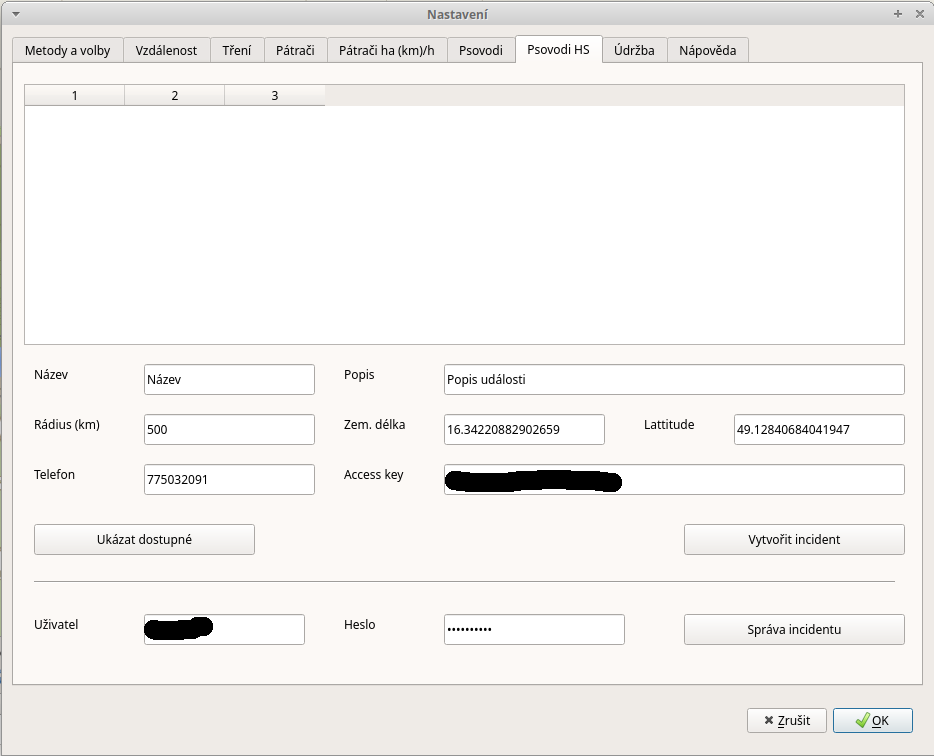

Karta Psovodi HS je nový způsob svolávání. Vyžaduje od psovodů instalaci aplikace GINA a pro operátora přístup do systému Horské služby, která systém provozuje.

Po zadání Access Key je možno v systému vytvořit novou událost a vyhledat dostupné psovody. Přes zadání uživatelského jména a hesla je možné se přihlásit do aplikace pro správu událostí.

Další funkce

Aplikace má celou řadu dalších funkcí.

Import dat z GPS

Pomocí tlačítka je možné importovat data z GPS přijímače. Funkce aktuálně podporuje pouze nové přijímače, které připojují GPS jako USB zařízení. Do budoucna se nepředpokládá podpora starších zařízení.

Import dat je možný buď výběrem stop ze seznamu všech stop nebo ořezáním stop dle zadaného časového okna.

Zobrazení pozic pátračů

Pomocí tlačítka je možné zobrazit poslední pozice pátračů, kteří jsou připojeni on-line. Tato funkce vyžaduje připojení k internetu.

Po zmáčknutí tlačítka je vrstva patraci aktualizována daty ze serveru. Zelenou ikonou jsou zobrazeni aktivní pátrači (log v posledních 5-ti minutách), bílou ikonou jsou zobrazeni neaktivní pátrači.

Zobrazení stop pátračů

Pomocí tlačítka je možné zobrazit stopy pátračů, kteří jsou připojeni on-line. Tato funkce vyžaduje připojení k internetu.

Po zmáčknutí tlačítka je vrstva patraci_lines aktualizována daty ze serveru.

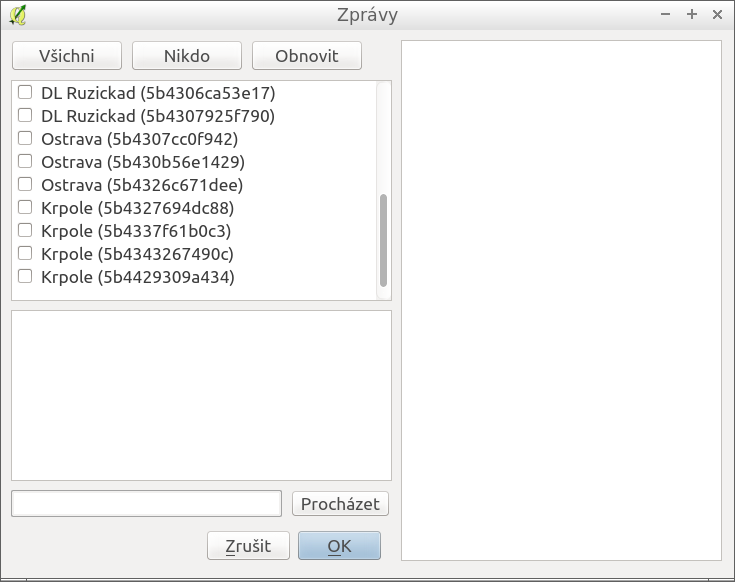

Zaslání zprávy

Pomocí tlačítka je možné pátračům, kteří jsou připojeni on-line zaslat zprávu. Tato funkce vyžaduje připojení k internetu.

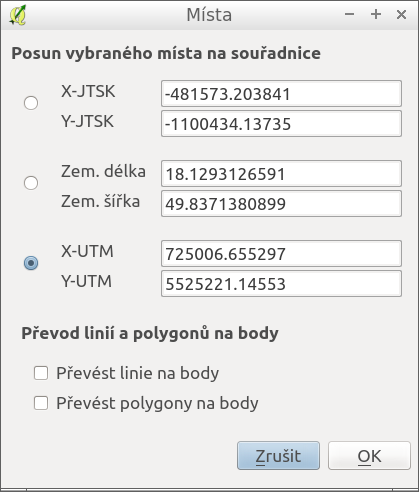

Zadání bodů

Pomocí tlačítka je možné upravovat body pozorování.

Vybraný bod je možné přesunout na souřadnice.

Místa zadaná liniemi je možno převést na body.

Místa zadaná plochami je možno převést na body.

Úprava sektorů

Spojování

Častou operací bude spojování menších sektorů do jednoho většího. Po diskusích byla takto funkce odstraněna a je doporučeno pátračům přidělit více sektorů.

Rozdělování

Někdy bude nutné velký sektor rozdělit. Nejedná se o triviální operaci, proto pokud nemusíte, tak to nedělejte. Vhodný postup je následující:

Pomocí nástroje zahájíme editaci.
Pomocí nástroje můžeme zahájit kreslení linie, kterou rozdělíme sektor. Kreslení linie probíhá pomocí levého tlačítka myši a ukončuje se pomocí pravého tlačítka myši. Po dokončení se sektor rozdělí nicméně informace o rozloze (ha) i název sektoru zůstane do doby přečíslování stejná jako u původního sektoru pro všechny nově vzniklé sektory.
Pomocí nástroje ukončíme editaci. Na výzvu k uložení dáme Ano (OK, Budiž).
Pomocí nástroje v panelu Pátrač provedeme přečíslování sektorů.
